Fiber Optik Kablo Tamiri

Yanlışlıkla Kesilmiş Fiber Optik Kablo Nasıl Onarılır?

Fiber Optik Kablo Nasıl Eklenir?

Fiber optik kablo tamiri Fiber kablo, yanlışlıkla hasar görebilir, kesilebilir veya kopabilir. Yapılan araştırmalara göre, optik fiber arızalarının en yaygın nedenlerinden biri, yol altyapı çalışmaları sırasında fiber kabloların zarar görmesidir. Eğer fiber kablo yeterli paya sahipse, kabloyu geri çekmeden de onarabilirsiniz. İşte kırık fiber optik kabloyu onarmak için önerilen araçlar ve adımlar.

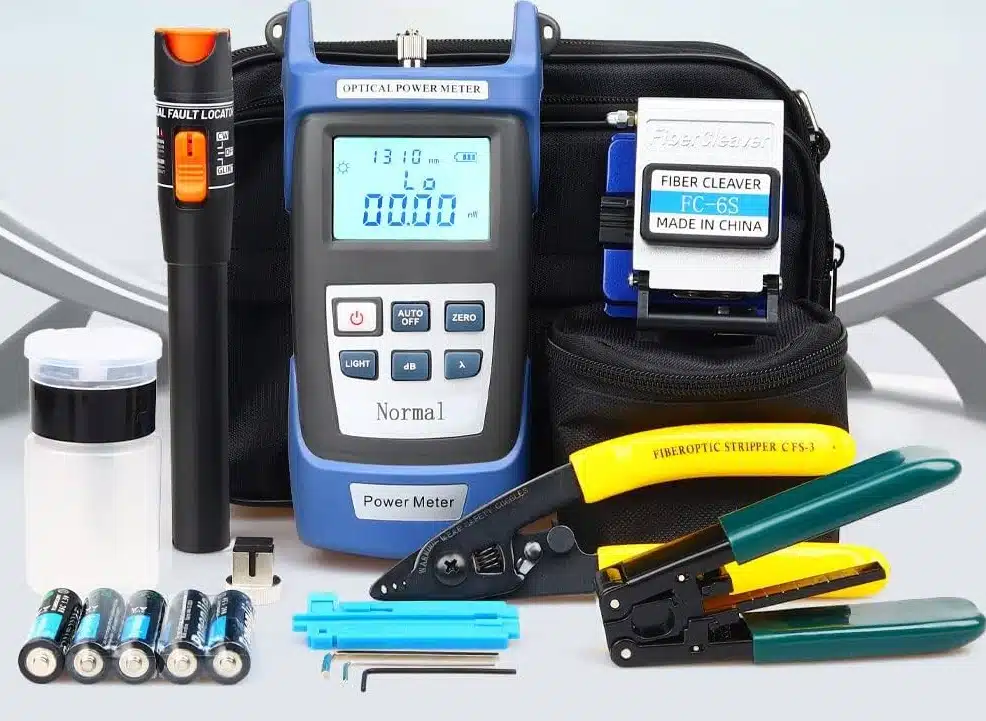

İhtiyacınız Olabilecek Fiber Optik Kablo Tamir Takımları

• OTDR (Optik Zaman Alanı Reflectometer): OTDR cihazı, fiber optik kablonun uzunluğunu, iletim zayıflamasını, ek noktalarındaki zayıflamaları ve arıza yerini ölçmek için yaygın olarak kullanılır.
• Fiber Optik Kesici / Soyucu: Bu araçlar, fiber optik ekleme ve kablo kesme işlemlerinde kritik öneme sahiptir.
• Yüksek Hassasiyetli Fiber Optik Giyotin (Cleaver): Bu alet, fiber çekirdeği füzyon eklemeye hazırlamak için kullanılır. İyi bir füzyon ek ve sonlandırma yapmak için idealdir ve genellikle füzyon ek cihazıyla birlikte çalışır.
• Fusion Splicer (Fiber Optik Füzyon Ek Cihazı): Füzyon splicer, iki optik fiberi ısı kullanarak uçtan uca birleştirir. Fiberler, ışığın birleşme noktasından geri yansıtılmasını engelleyecek şekilde kaynaştırılır.

Fiber optik kablo tamiri

Fiber Optik Kablo Onarım Adımları

Adım 1: Fiber Optik Kablodaki Kırık Noktayı OTDR ile Tanımlayın

İlk olarak, fiber optik kabloda kopma noktasını belirlemeniz gerekir. Fiber optik teknisyenler genellikle OTDR adı verilen bir cihaz kullanır. OTDR, optik fiber kabloya doğru bir ışık darbesi gönderir ve radar gibi çalışarak kopma noktasını tespit eder. Doğru yapılan ölçümlerle, kopuğun yerini 1-2 metre hassasiyetle bulabilirsiniz.

Adım 2: Hasarlı Fiber Optik Kabloyu Kesmek İçin Fiber Optik Kesici Kullanın

Kablodaki kırık nokta belirlendikten sonra, fiber optik kabloyu ekleme işlemi için uygun bir ortama çıkarmanız gerekir. Kırık noktadan fiber kabloyu fiber optik kesici ile kesin.

Adım 3: Fiber Optik Kabloyu Soyucu ile Sıyırın

Fiber optik soyucu kullanarak, fiber kablonun her iki ucunu dikkatlice sıyırın. Kılıfı nazikçe soyduktan sonra, içerideki fiberi korumak için gerekli adımları izleyin ve fiberin üzerinde kalan kılıf ve iplikleri (Kevlar) kesin.

Adım 4: Hasarlı Bölgeyi Yüksek Hassasiyetli Fiber Cleaver ile Kesin

Fiber cleaver kullanarak, fiberin hasarlı bölgesini kesin. Bu işlem, fiberin füzyon eklemeye hazır hale getirilmesi için önemlidir.

Adım 5: Fiber Optik Kabloyu Temizleyin

Bu adım, terminalinizin temiz bir kablo şeridi almasını sağlamak için çok önemlidir. Soyulmuş fiberleri alkolle ve tüy bırakmayan bezlerle temizleyin. Fiberin herhangi bir yüzeyle temas etmediğinden emin olun.

Adım 6: Fiber Optik Kabloyu Ekleyin

Fiber optik kabloyu birleştirmek için iki yöntem kullanabilirsiniz:

• Mekanik Ekleme: Bu yöntemde, Quick fiber optik konektörleri kullanarak iki fiber ucunu tam olarak hizalanmış bir konumda tutmanız gerekir. Bu sayede, ışık bir fiberden diğerine geçebilir. (Tipik kayıp: 0.3 – 1.0dB)
• Füzyon Ekleme: Füzyon eklemede, iki fiber ucunu hassas bir şekilde hizalamak için füzyon ek cihazı kullanılır. Fiber uçları ısı veya elektrik arkı kullanılarak birleştirilir, bu da düşük kayıplı ışık iletimi sağlayan sürekli bir bağlantı oluşturur. (Tipik kayıp: 0.1 dB)

Adım 7: OTDR ile Fiber Optik Kablo Bağlantı Testini Gerçekleştirin

Son olarak, fiber optik bağlantıyı test etmek için OTDR cihazını kullanın. Ekleme noktalarını ek yeri muhafazasına yerleştirin ve fiber optik kabloları tekrar güçlendiren muhafazayı kapatın.
